1、2号斗轮机6kV高压扁平电缆采购技术条件书

1.1 设备概况

1、2号斗轮机高压扁电缆从地******带输送机栈桥中部地面位置引出，经地面电缆桥架敷设至1、2号斗轮机动力电缆卷盘，电缆卷盘随斗轮机大车行走而同步收放电缆。

1.2 工况条件

1、2号斗轮机高压扁电缆敷设于皮带输送机地面电缆桥架，电缆运行环境差，现场潮湿，粉尘浓度高，潮湿、含硫的煤粉具有腐蚀性。

2供货范围和日期

2.1供货范围

                                                           表1供货清单


2.2 到货日期

合同签订后10天。

2.3产品供货时投标方须***提供以下资料

2.3.1生产单位的出厂检验报告及质保承诺。

2.3.2.第三方 权威机构的型式试验报告。

3技术要求

3.1使用特性

3.1.1工作温度为: ***高200"C,***低为-20°C。

3.1.2使用条件: 使用于户内及户外，电缆应能满足在20°C下频繁移动工作，电缆外护套无损伤、开裂现象，绝缘在额定电压下至少工作三年无故障。

3.1.3使用时允许弯 曲半径:电缆厚度的6~10 倍。

3.1.4 电缆的额定电压Uo/U: 6/10kV。

3.2 导体
1、2号斗轮机6kV高压扁平电缆采购技术协议

3.2.1导体采用多股绞合无氧铜导体，表面光洁、无油污、无损伤绝缘的毛刺、锐边及凸起或断裂的单3.2. 2 20C时 导体直流电阻符合GB/T3956 2008标准的规定。

3.3 绝缘

3.3.1采用进口抗拉撕硅橡胶绝缘， 绝缘紧密挤包在导体上，且容易剥离而不损伤导体，绝缘表面平整、色泽均匀。

3. 3.2绝缘 机械物理性能

绝缘老化前后抗张强≥15.0N/mm':老化前断裂伸长率≥300%。

3. 4绝缘屏蔽: 采用半导电带绕包+镀锡铜丝编织组合屏蔽。

3.5护套

3.5.1护套采用阻燃聚氨酯护套，护套层紧密挤包在缆芯上，且容易剥离而不损伤缆芯。护套表面光洁，色泽均匀。

3.5.2护套机械物理性能

老化前后抗张强度≥25. ON/ m;老化前断裂伸长率≥350%。

3. 6成品 电缆经受交流50HZ, 21kV电压试验，5min 不击穿。

,3.7电缆芯线无中间接头。

3. 8成品 电缆阻燃性能符合GB/T19666 -2005标准的C类规定。

技术资料和交付和进度

4.一般要求

4.1.1投标方提供的资料应使用国家法定单位制即国际单位制，语言为中文。

4.1.2资料的组织结构清晰， 逻辑性强。资料内容正确、准确、清晰、完整，满足规范要求。

4. 1.3投标方提交资料应及时， 合同签字后5天内投标方向招标方分别提供本规范要求的图纸和资料.4. 1.4投标方提供的技术资料须满 足产品的监造检验，调试、验收和运行维护等要求。

4.1.5对于没有列入本技术规范所须***的文件和资料，投标方也应及时免费提供。

1.2 资料提交的基本要求

4.2.1投标方应提供以 下资料:

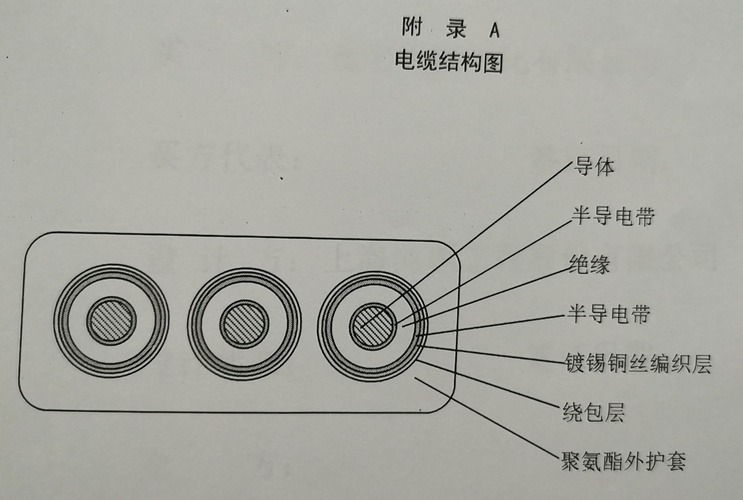

(1).电缆的技术数据、结构图。

2). 电缆储存的技术要求。
1、2号斗轮机6kV高压扁平电缆采购技术协议

电缆敷设要求。

(4).电缆设计、制造、试验的主要标准。

(5).电缆的总重量、***大运输尺寸。

(6).投标方认为须***提供的其它资料。

4.2.2产品监造的技术资料，投标方应提供满足合同的监造检验的全部技术资料。

4.2.3投标方应提供其它技术资料， 包括以下内容:

(1).检验记录，试验报告及质量承诺等出厂报告，试验报告包括:型式试验报告(第三方权威

机构)、例行试验报告等。共计2套。

(2).投标方提供在设计、制造时所遵循的规范、标准和规定的清单，共计2套。

(3).详细的产品质量文件，包括材质、材质检验、焊接热处理、加工质量、外型尺寸和性能检

验等证明，共计2套。

(4).说明书，包括电缆的安装、运行、维护、修理调整和全部附件的完整说明和数据。共计2套。
