1、2号斗轮机6kV高压扁平电缆采购技术条件书

1.1 设备概况

1、2号斗轮机高压扁电缆从地******带输送机栈桥中部地面位置引出，经地面电缆桥架敷设至1、2号斗轮机动力电缆卷盘，电缆卷盘随斗轮机大车行走而同步收放电缆。

1.2 工况条件

1、2号斗轮机高压扁电缆敷设于皮带输送机地面电缆桥架，电缆运行环境差，现场潮湿，粉尘浓度高，潮湿、含硫的煤粉具有腐蚀性。


                                                         表格

3技术要求

3.1使用特性

3.1.1工作温度为: ***高200"C,***低为-20°C。

3.1.2使用条件: 使用于户内及户外，电缆应能满足在20°C下频繁移动工作，电缆外护套无损伤、开裂现象，绝缘在额定电压下至少工作三年无故障。

3.1.3使用时允许弯 曲半径:电缆厚度的6~10 倍。

3.1.4 电缆的额定电压Uo/U: 6/10kV。

3.2 导体
1、2号斗轮机6kV高压扁平电缆采购技术协议

3.2.1导体采用多股绞合无氧铜导体，表面光洁、无油污、无损伤绝缘的毛刺、锐边及凸起或断裂的单3.2. 2 20C时 导体直流电阻符合GB/T3956 2008标准的规定。

3.3 绝缘

3.3.1采用进口抗拉撕硅橡胶绝缘， 绝缘紧密挤包在导体上，且容易剥离而不损伤导体，绝缘表面平整、色泽均匀。

3. 3.2绝缘 机械物理性能

绝缘老化前后抗张强≥15.0N/mm':老化前断裂伸长率≥300%。

3. 4绝缘屏蔽: 采用半导电带绕包+镀锡铜丝编织组合屏蔽。

3.5护套

3.5.1护套采用阻燃聚氨酯护套，护套层紧密挤包在缆芯上，且容易剥离而不损伤缆芯。护套表面光洁，色泽均匀。

3.5.2护套机械物理性能

老化前后抗张强度≥25. ON/ m;老化前断裂伸长率≥350%。

3. 6成品 电缆经受交流50HZ, 21kV电压试验，5min 不击穿。

,3.7电缆芯线无中间接头。

3. 8成品 电缆阻燃性能符合GB/T19666 -2005标准的C类规定。

4.一般要求

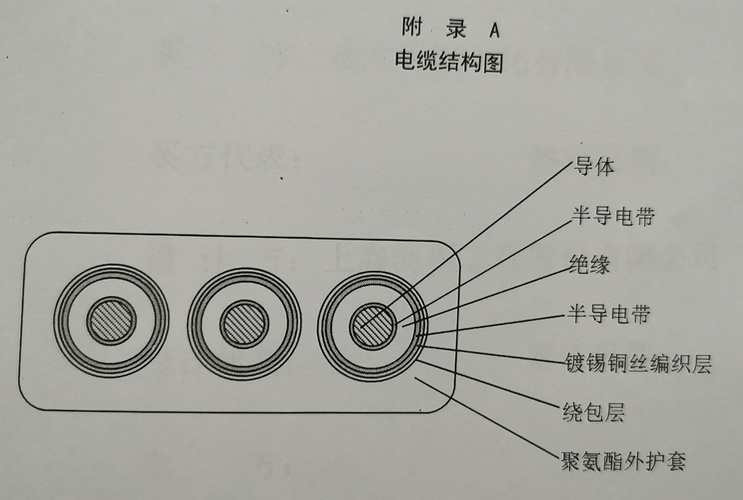

(1).电缆的技术数据、结构图。

2). 电缆储存的技术要求。
1、2号斗轮机6kV高压扁平电缆采购技术协议

电缆敷设要求。

(4).电缆设计、制造、试验的主要标准。

(5).电缆的总重量、***大运输尺寸。
