产品特点及用途：http://安徽万邦特种电缆有限公司 http://www.ahwbtzdl.com/

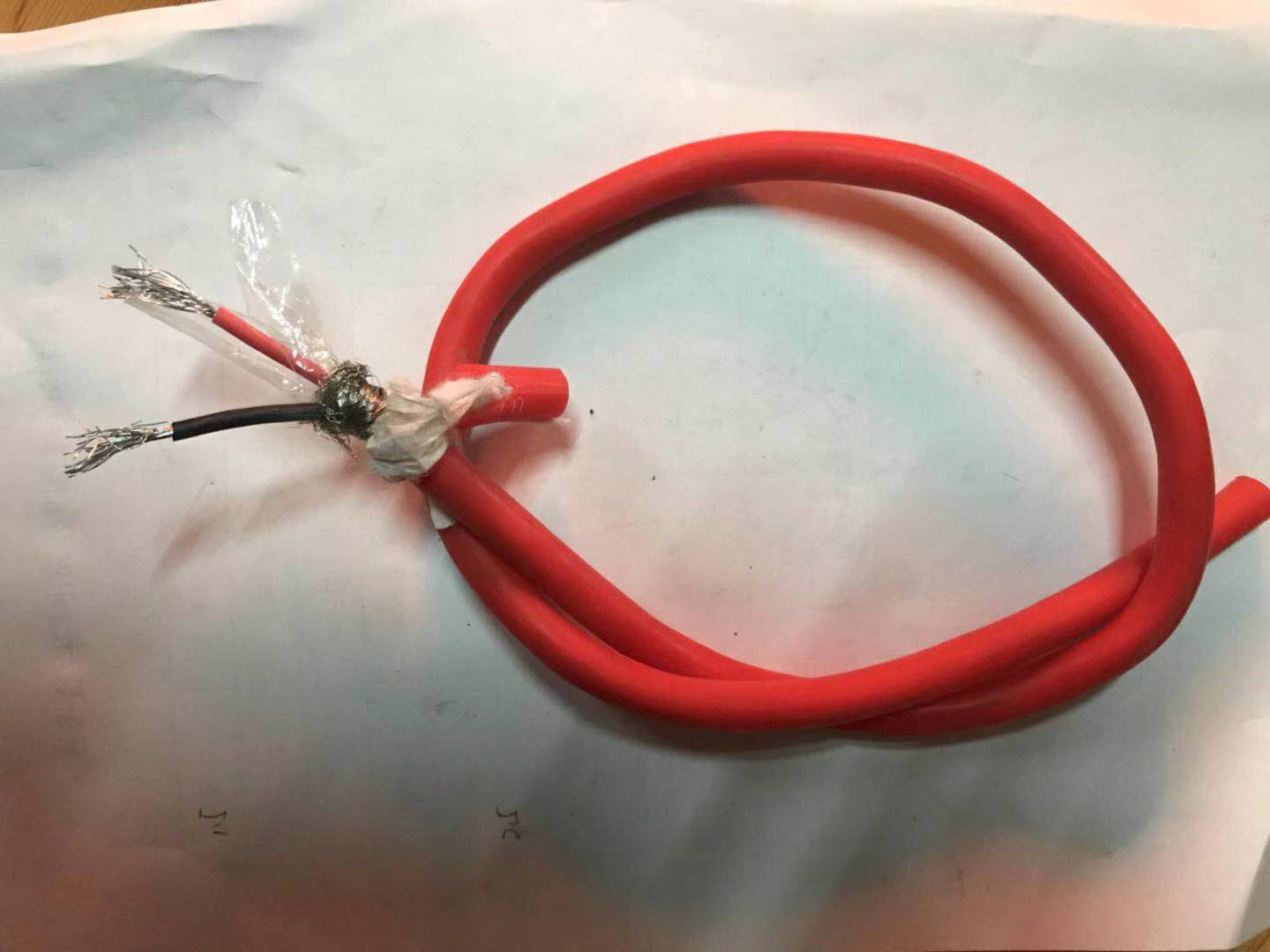

本产品采用无氧铜或镀锡铜导体，硅橡胶绝缘、硅橡胶或阻燃PVC护套，具有耐高温、耐寒、耐腐蚀，耐油、耐辐射、耐臭氧、耐老化、高阻燃、绝缘性能不错等特点。
本产品广泛用于电力、治金、石油、化工、火电、厂矿企业等场所，在高温、低温和酸、碱、油、水及腐蚀气体的恶劣环境中作电器仪表和自动化控制系统的信号传输线。
使用特性：
1、 交流额定电压：（U0/U）450/750V
2、 电缆导体长期工作温度：
硅橡胶绝缘和护套：-60℃~180℃
硅橡胶绝缘PVC护套电缆：≤105℃
3、 电缆敷设及其环境温度：硅橡胶绝缘和护套不低于-60℃；PVC护套电缆不低于-10℃.
4、 耐火特性：符合IEC331规定；火焰温度750℃；燃烧时间3h,冷却时间12h；附加电压：500V,附加电流3A,不会短
路。
符合GB12666.6-90规定：火焰温度950℃~1000℃；燃烧时间1.5h,；附加电压：500V,附加电流3A,不会短路。
5、 电缆允许弯曲半径：
非铠装类电缆不小于电缆成品外径的12倍；软类电缆不小于电缆成品外径的8倍。
电缆结构图：
产品 型号、名称及使用范围
|
型号 |
名称 |
主要使用范围 |
|
KGG |
硅橡胶绝缘护套控制电缆 |
耐温较高，固定敷设 |
|
KGGR |
硅橡胶绝缘护套控制软电缆 |
可以作移动场所 |
|
KGGP |
硅橡胶绝缘护套铜丝编织屏蔽控制电缆 |
要求屏蔽场所 |
|
KGGRP |
硅橡胶绝缘护套铜丝编织屏蔽控制软电缆 |
|
|
KGGP2 |
硅橡胶绝缘护套铜带屏蔽控制电缆 |
|
|
KGV |
硅橡胶绝缘PVC护套护套控制电缆 |
环境温度不高场所 |
|
KGVR |
硅橡胶绝缘PVC护套护套控制软电缆 |
|
|
KGVP |
硅橡胶绝缘PVC护套护套铜丝编织屏蔽控制电缆 |
要求屏蔽场所 |
|
KGVRP |
硅橡胶绝缘PVC护套护套铜丝编织屏蔽控制软电缆 |
|
|
KGVP2 |
硅橡胶绝缘PVC护套护套铜带屏蔽控制电缆 |
|
|
KGVRP2 |
硅橡胶绝缘PVC护套护套铜带屏蔽控制软电缆 |
|
|
KGV22 |
硅橡胶绝缘PVC护套护套钢带铠装控制电缆 |
农业生产体系械保护场所 |
|
KGVP2-22 |
硅橡胶绝缘PVC护套护套铜带屏蔽钢带铠装控制电缆 |
|
|
KGV32 |
硅橡胶绝缘PVC护套护套细钢丝铠装控制电缆 |
较长垂直敷设场所 |
|
ZR-KGG |
硅橡胶绝缘护套阻燃控制电缆 |
敷设在要求阻燃、耐火场所 |
|
NH-KGVP2 |
硅橡胶绝缘PVC护套护套铜带屏蔽耐火控制电缆 |
|
|
注：以上电缆均可生产成阻燃或耐火电缆。 |
||
|
型号
标称截面mm2
|
KGG、KGV KGGR、KGVR |
KGGP、KGVP KGGRP、KGVRP |
KGGP2、KGVP2 KGGRP2、KGVRP2 |
KGV22、KGVP2-22 KGV32 |
|
0.75 1.0 1.5 2.5 4.0 6.0 |
2~37 |
2~37 |
4~37 |
4~37 |
|
2~14 |
4~24 |
4~24 |
注：阻燃、耐火型电缆同上
主要技术指标
|
项目 |
单位 |
技术指标 |
||||||||
|
20℃时导体直流电阻≤ |
Ω/km |
截面 |
0.75 |
1.0 |
1.5 |
2.5 |
||||
|
镀层 |
不镀锡 |
镀锡 |
不镀锡 |
镀锡 |
不镀锡 |
镀锡 |
不镀锡 |
镀锡 |
||
|
A、B类 |
24.5 |
24.7 |
18.1 |
18.2 |
12.1 |
12.2 |
7.41 |
7.56 |
||
|
R类 |
26.0 |
26.7 |
19.5 |
20.0 |
13.3 |
13.7 |
7.98 |
8.21 |
||
|
试验电压 |
KV/5min |
3.0 |
||||||||
|
绝缘电阻 |
MΩ·km |
20℃是≥30 |
||||||||
结构尺寸及参考重量
KGG(ZR-KGG)、KGGP(ZR-KGGP)、NH-KGG、NH-KGGP
|
芯数×标称截面 mm2 |
线芯结构 |
外径mm |
||||
|
种类 |
根数/直径 |
KGG ZR-KGG |
KGGP ZR-KGGP |
NH-KGG |
NH-KGGP |
|
|
2*0.75 |
A R |
1/0.97 24/0.20 |
7.6 8.1 |
8.1 8.6 |
6.6 7.1 |
7.1 7.6 |
|
2*1.0 |
A R |
1/1.13 32/0.20 |
8.1 9.1 |
8.6 9.6 |
7.2 7.7 |
7.7 8.2 |
|
2*1.5 |
A R |
1/1.38 30/0.25 |
9.5 9.9 |
10.0 10.4 |
7.7 8.1 |
8.4 8.6 |
|
2*2.5 |
A R |
1/1.78 49/0.25 |
10.3 11.2 |
10.8 11.7 |
9.1 10.0 |
9.6 10.5 |
|
2*4 |
A R |
7/0.85 49/0.32 |
12.8 13.5 |
13.3 14.0 |
10.8 11.3 |
11.3 11.8 |
|
2*6 |
A R |
7/1.04 84/0.30 |
14.3 15.1 |
14.8 15.6 |
11.9 13.8 |
12.4 14.3 |
|
芯数×标称截面 mm2 |
线芯结构 |
外径mm |
||||
|
种类 |
根数/直径 |
KGG ZR-KGG |
KGGP ZR-KGGP |
NH-KGG |
NH-KGGP |
|
|
2*0.75 |
A R |
1/0.97 24/0.20 |
7.6 8.1 |
8.1 8.6 |
6.6 7.1 |
7.1 7.6 |
|
2*1.0 |
A R |
1/1.13 32/0.20 |
8.1 9.1 |
8.6 9.6 |
7.2 7.7 |
7.7 8.2 |
|
2*1.5 |
A R |
1/1.38 30/0.25 |
9.5 9.9 |
10.0 10.4 |
7.7 8.1 |
8.4 8.6 |
|
2*2.5 |
A R |
1/1.78 49/0.25 |
10.3 11.2 |
10.8 11.7 |
9.1 10.0 |
9.6 10.5 |
|
2*4 |
A R |
7/0.85 49/0.32 |
12.8 13.5 |
13.3 14.0 |
10.8 11.3 |
11.3 11.8 |
|
2*6 |
A R |
7/1.04 84/0.30 |
14.3 15.1 |
14.8 15.6 |
11.9 13.8 |
12.4 14.3 |
|
3*0.75 |
A R |
1/0.97 24/0.20 |
8.0 8.5 |
8.5 9.0 |
6.9 7.4 |
7.4 7.9 |
|
3*1.0 |
A R |
1/1.13 32/0.20 |
8.4 9.5 |
8.8 10.0 |
7.5 8.1 |
8.0 8.6 |
|
3*1.5 |
A R |
1/1.38 30/0.25 |
9.9 10.4 |
10.4 10.9 |
8.0 9.1 |
8.5 9.6 |
|
3*2.5 |
A R |
1/1.78 49/0.25 |
10.8 11.8 |
11.3 12.3 |
9.5 10.5 |
10.0 11.0 |
|
3*4 |
A R |
7/0.85 49/0.32 |
13.4 14.2 |
14.0 14.6 |
11.4 11.9 |
11.9 12.4 |
|
3*6 |
A R |
7/1.04 84/0.30 |
15.1 16.5 |
15.6 17.0 |
13.2 14.5 |
13.7 15.0 |
|
4*0.75 |
A R |
1/0.97 24/0.20 |
8.6 9.2 |
9.1 9.7 |
7.4 8.0 |
7.9 8.5 |
|
4*1.0 |
A R |
1/1.13 32/0.20 |
9.6 10.2 |
10.6 10.8 |
8.0 9.3 |
8.5 9.8 |
|
4*1.5 |
A R |
1/1.38 30/0.25 |
10.7 11.2 |
12.2 13.3 |
9.2 9.8 |
9.78 10.3 |
|
4*2.5 |
A R |
1/1.78 49/0.25 |
11.6 12.8 |
15.1 15.9 |
10.2 11.3 |
10.7 11.8 |
|
4*4 |
A R |
7/0.85 49/0.32 |
14.6 15.4 |
17.0 18.5 |
12.9 13.5 |
13.4 14.0 |
|
4*6 |
A R |
7/1.04 84/0.30 |
16.4 18.0 |
17.0 18.5 |
14.3 15.8 |
14.8 16.3 |
|
芯数×标称截面 mm2 |
线芯结构 |
外径mm |
||||
|
种类 |
根数/直径 |
KGG ZR-KGG |
KGGP ZR-KGGP |
NH-KGG |
NH-KGGP |
|
|
5*0.75 |
A R |
1/0.97 24/0.20 |
9.9 10.5 |
10.4 11.0 |
7.9 9.2 |
8.4 9.7 |
|
5*1.0 |
A R |
1/1.13 32/0.20 |
10.3 11.1 |
10.8 11.6 |
9.3 10.0 |
9.8 10.5 |
|
5*1.5 |
A R |
1/1.38 30/0.25 |
11.5 12.7 |
12.0 13.2 |
9.9 10.5 |
10.4 11.0 |
|
5*2.5 |
A R |
1/1.78 49/0.25 |
13.7 14.5 |
13.7 15.0 |
11.0 12.3 |
11.5 12.8 |
|
5*4 |
A R |
7/0.85 49/0.32 |
15.8 17.1 |
16.3 17.6 |
14.0 14.6 |
14.5 15.1 |
|
5*6 |
A R |
7/1.04 84/0.30 |
18.3 20.4 |
18.8 20.9 |
15.5 17.6 |
16.0 18.1 |
|
7*0.75 |
A R |
1/0.97 24/0.20 |
10.6 11.3 |
11.1 11.8 |
9.1 9.8 |
9.6 10.3 |
|
7*1.0 |
A R |
1/1.13 32/0.20 |
11.1 11.9 |
11.6 12.4 |
9.9 10.7 |
10.4 11.2 |
|
7*1.5 |
A R |
1/1.38 30/0.25 |
13.0 13.7 |
13.5 14.2 |
10.6 11.3 |
11.1 11.8 |
|
7*2.5 |
A R |
1/1.78 49/0.25 |
14.2 15.6 |
14.7 16.2 |
11.8 13.8 |
12.3 14.3 |
|
7*4 |
A R |
7/0.85 49/0.32 |
17.6 18.5 |
18.0 19.4 |
15.0 15.7 |
15.5 16.2 |
|
7*6 |
A R |
7/1.04 84/0.30 |
19.9 22.2 |
20.4 22.6 |
17.2 19.0 |
17.7 19.6 |
|
8*0.75 |
A R |
1/0.97 24/0.20 |
11.3 12.1 |
11.8 12.6 |
9.7 10.4 |
10.2 10.9 |
|
8*1.0 |
A R |
1/1.13 32/0.20 |
11.8 13.3 |
12.3 13.8 |
10.5 11.4 |
11.0 11.9 |
|
8*1.5 |
A R |
1/1.38 30/0.25 |
13.9 14.7 |
14.3 15.2 |
11.4 12.1 |
11.9 12.6 |
|
8*2.5 |
A R |
1/1.78 49/0.25 |
15.2 17.2 |
15.6 17.7 |
13.3 14.8 |
13.3 14.8 |
|
8*4 |
A R |
7/0.85 49/0.32 |
18.8 19.9 |
19.4 20.4 |
16.1 17.3 |
16.1 17.3 |
|
8*6 |
A R |
7/1.04 84/0.30 |
21.8 23.9 |
22.3 24.4 |
18.4 20.9 |
18.4 20.9 |
|
芯数×标称截面 mm2 |
线芯结构 |
外径mm |
||||
|
种类 |
根数/直径 |
KGG ZR-KGG |
KGGP ZR-KGGP |
NH-KGG |
NH-KGGP |
|
|
10*0.75 |
A R |
1/0.97 24/0.20 |
14.1 15.0 |
14.12 15.0 |
11.0 11.9 |
11.5 12.4 |
|
10*1.0 |
A R |
1/1.13 32/0.20 |
14.6 15.8 |
14.6 15.8 |
12.0 13.7 |
12.5 13.6 |
|
10*1.5 |
A R |
1/1.38 30/0.25 |
16.5 18.3 |
16.5 18.3 |
13.6 14.5 |
14.1 15.0 |
|
10*2.5 |
A R |
1/1.78 49/0.25 |
18.5 20.4 |
18.5 20.4 |
15.2 17.5 |
15.7 18.0 |
|
10*4 |
A R |
7/0.85 49/0.32 |
22.8 24.1 |
22.8 24.1 |
19.1 20.0 |
19.6 20.5 |
|
10*6 |
A R |
7/1.04 84/0.30 |
25.6 29.0 |
25.6 29.0 |
21.8 24.3 |
22.3 24.8 |
|
12*0.75 |
A R |
1/0.97 24/0.20 |
14.4 15.0 |
14.4 15.4 |
11.3 12.2 |
11.8 12.7 |
|
12*1.0 |
A R |
1/1.13 32/0.20 |
15.1 16.2 |
15.1 16.2 |
12.9 14.1 |
13.4 14.6 |
|
12*1.5 |
A R |
1/1.38 30/0.25 |
17.0 18.3 |
17.0 18.3 |
14.0 14.9 |
14.5 15.4 |
|
12*2.5 |
A R |
1/1.78 49/0.25 |
19.0 21.4 |
19.0 21.4 |
15.6 18.0 |
16.1 18.5 |
|
12*4 |
A R |
7/0.85 49/0.32 |
23.5 24.8 |
23.5 24.8 |
19.7 20.1 |
20.2 24.6 |
|
12*6 |
A R |
7/1.04 84/0.30 |
27.3 30.5 |
27.3 30.5 |
22.4 25.6 |
22.9 26.1 |
|
14*0.75 |
A R |
1/0.97 24/0.20 |
15.1 16.1 |
15.1 16.1 |
11.8 13.4 |
12.3 13.9 |
|
14*1.0 |
A R |
1/1.13 32/0.20 |
15.8 17.0 |
15.8 17.0 |
13.5 14.7 |
14.0 15.2 |
|
14*1.5 |
A R |
1/1.38 30/0.25 |
18.2 19.1 |
18.2 19.1 |
14.6 15.6 |
15.1 16.1 |
|
14*2.5 |
A R |
1/1.78 49/0.25 |
19.9 22.4 |
19.9 22.4 |
16.4 18.8 |
16.9 19.3 |
|
14*4 |
A R |
7/0.85 49/0.32 |
24.6 26.6 |
24.6 26.6 |
21.0 22.0 |
21.5 22.5 |
|
14*6 |
A R |
7/1.04 84/0.30 |
26.1 32.0 |
26.1 32.0 |
23.5 26.9 |
24.0 27.4 |
|
芯数×标称截面 mm2 |
线芯结构 |
外径mm |
||||
|
种类 |
根数/直径 |
KGG ZR-KGG |
KGGP ZR-KGGP |
NH-KGG |
NH-KGGP |
|
|
16*0.75 |
A R |
1/0.97 24/0.20 |
15.2 16.3 |
15.7 16.8 |
12.9 14.0 |
13.4 14.5 |
|
16*1.0 |
A R |
1/1.13 32/0.20 |
16.0 17.7 |
16.5 18.2 |
14.1 15.4 |
14.6 15.9 |
|
16*1.5 |
A R |
1/1.38 30/0.25 |
18.5 19.5 |
19.0 20.0 |
15.3 16.3 |
15.8 16.8 |
|
16*2.5 |
A R |
1/1.78 49/0.25 |
20.8 23.0 |
21.3 23.0 |
17.6 19.8 |
18.1 20.3 |
|
16*4 |
A R |
7/0.85 49/0.32 |
25.3 27.5 |
25.8 28.0 |
22.1 23.1 |
22.6 23.6 |
|
19*0.75 |
A R |
1/0.97 24/0.20 |
16.0 17.1 |
16.0 17.6 |
13.3 14.6 |
14.0 15.1 |
|
19*1.0 |
A R |
1/1.13 32/0.20 |
17.2 18.5 |
17.8 19.5 |
14.8 16.1 |
15.3 16.6 |
|
19*1.5 |
A R |
1/1.38 30/0.25 |
19.4 20.9 |
19.9 21.4 |
16.0 17.5 |
16.5 18.0 |
|
19*2.5 |
A R |
1/1.78 49/0.25 |
21.8 24.2 |
22.3 24.6 |
18.4 21.2 |
18.9 21.7 |
|
19*4 |
A R |
7/0.85 49/0.32 |
27.2 28.9 |
27.8 29.4 |
23.2 24.3 |
23.7 24.8 |
|
24*0.75 |
A R |
1/0.97 24/0.20 |
18.7 20.3 |
19.2 21.0 |
15.3 16.7 |
15.8 17.2 |
|
24*1.0 |
A R |
1/1.13 32/0.20 |
19.7 21.7 |
20.2 22.2 |
17.3 18.9 |
17.8 19.4 |
|
24*1.5 |
A R |
1/1.38 30/0.25 |
22.8 24.1 |
23.8 24.6 |
18.8 20.5 |
19.3 21.0 |
|
24*2.5 |
A R |
1/1.78 49/0.25 |
25.8 28.6 |
29.1 32.7 |
21.6 24.1 |
22.1 24.6 |
|
27*0.75 |
A R |
1/0.97 24/0.20 |
19.1 20.9 |
19.6 21.4 |
15.6 17.4 |
16.1 17.9 |
|
27*1.0 |
A R |
1/1.13 32/0.20 |
20.1 22.1 |
20.6 22.6 |
17.6 19.3 |
18.1 19.8 |
|
27*1.5 |
A R |
1/1.38 30/0.25 |
23.2 25.2 |
23.7 25.7 |
19.1 20.9 |
19.6 21.4 |
|
27*2.5 |
A R |
1/1.78 49/0.25 |
26.4 29.8 |
26.9 30.3 |
20.0 24.9 |
22.5 25.4 |
|
芯数×标称截面 mm2 |
线芯结构 |
外径mm |
||||
|
种类 |
根数/直径 |
KGG ZR-KGG |
KGGP ZR-KGGP |
NH-KGG |
NH-KGGP |
|
|
30*0.75 |
A R |
1/0.97 24/0.20 |
19.7 21.6 |
20.2 22.1 |
16.1 17.6 |
16.6 18.1 |
|
30*1.0 |
A R |
1/1.13 32/0.20 |
21.2 22.9 |
21.6 23.4 |
18.2 19.9 |
18.7 20.4 |
|
30*1.5 |
A R |
1/1.38 30/0.25 |
24.0 26.0 |
24.5 26.5 |
19.8 21.6 |
20.3 22.1 |
|
37*0.75 |
A R |
1/0.97 24/0.20 |
21.5 23.1 |
22.0 23.6 |
17.6 19.2 |
18.1 19.7 |
|
37*1.0 |
A R |
1/1.13 32/0.20 |
22.6 25.1 |
23.1 25.6 |
19.4 21.7 |
19.9 22.2 |
|
37*1.5 |
A R |
1/1.38 30/0.25 |
26.4 27.9 |
26.9 28.4 |
21.6 23.1 |
22.1 23.6 |
