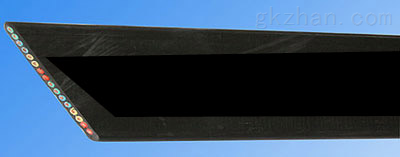

产品名称：YFFB-KJL扁平电缆
产品型号：YFFB-KJL YBF
产品报价：
产品特点：橡套扁平软电缆是专为电缆频繁弯曲场合设计制造的，如起重机械、行车等，电缆弯曲时不打结，抗拉伸，折叠整齐。YB、YBF、YBZ三大类产品满足各种场合的需要。
YFFB-KJL YBFYFFB-KJL扁平电缆的详细资料：
橡套扁平软电缆是专为电缆频繁弯曲场合设计制造的，如起重机械、行车等，电缆弯曲时不打结，抗拉伸，折叠整齐。YB、YBF、YBZ三大类产品满足各种场合的需要。
一、 技术参数
1、交流额定电压：Uo/U=450V/750V
Uo任一主导体和地之间电压有效值
U任二相导体之间有效值
2、使用电压： 交流系统：<1.1额定电压
直流系统：<1.5额定电压
3、线芯长期工作温度：≤65℃
4、产品标准： Q/32028AQ001-91
二、 产品名称、用途
| 型号 | 名称 | 允许温升 | 适用范围 |
| YB | 天然丁苯绝缘和护套扁平软电缆 | 70°C | 室内无油污场所 |
| YBF | 天然丁苯绝缘和氯丁护套扁平软电缆 | 70°C | 室外及有油污场所 电缆具有不延燃性 |
|
|

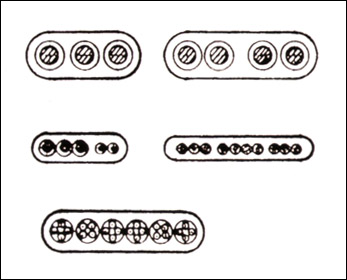

三、 产品截面示意图
四、 技术参数
| 规格 | 导体结构 | 电缆参考数据 | 20°C最小绝缘电阻MΩ | ||||
| 外径上限(宽度×厚度) | 近似重量 | 20°C******直流电阻 | |||||
| 芯数×截面积mm² | 根数、直径mm | YB YBF YBZ mm | YB YBF YBZ Kg/Km | 不镀锡 Ω/KM | 镀锡 Ω/KM | YB YBF | YBZ |
| 3×4 | 56/0.30 | 19.6×8.9 | 285 | 4.95 | 5.09 | 50 | 400 |
| 3×6 | 84/0.30 | 22.0×9.9 | 380 | 3.30 | 3.39 | ||
| 3×10 | 84/0.40 | 27.5×12.0 | 615 | 1.91 | 1.95 | ||
| 3×16 | 126/0.40 | 31.1×13.3 | 830 | 1.21 | 1.24 | ||
| 3×25 | 196/0.40 | 38.3×15.8 | 1230 | 0.78 | 0.795 | ||
| 3×35 | 276/0.40 | 42.8×17.6 | 1605 | 1.554 | 0.565 | 40 | 300 |
| 3×50 | 396/0.40 | 49.2×20.0 | 2205 | 0.386 | 0.393 | ||
| 3×70 | 360/0.50 | 55.6×22.5 | 2965 | 0.272 | 0.277 | ||
| 3×4+2×1 | 56/0.30+32/0.20 | 8.5×25 | 427 | 4.95 | 5.0 | 50 | 400 |
| 3×6+2×1 | 84/0.30+30/0.20 | 12×30 | 590 | 3.30 | 3.34 | 50 | 400 |
| 3×6+2×1.5 | 84/0.30+30/0.25 | 12×30 | 600 | 3.30 | 3.38 | 50 | 400 |
| 6×2.5+3×1.5 | 49/0.25+30/0.25 | 15×35 | 900 | 7.98 | 8.05 | 50 | 400 |
| 3×4+4×2.5 | 56/0.30+49/0.25 | 9×32 | 520 | 4.95 | 5.03 | 50 | 400 |
| 3×25+1×10 | 196/0.40+84/0.40 | 18×53 | 1800 | 0.78 | 0.81 | 50 | 400 |
| 3×16+1×6 | 126/0.40+84/0.30 | 15×43 | 1200 | 1.21 | 1.27 | 50 | 400 |
| 3×35+1×10 | 276/0.40+84/0.40 | 21×61 | 2500 | 0.554 | 0.56 | 40 | 300 |
| 3×50+1×10 | 396/0.40+84/0.40 | 24×65 | 3200 | 0.386 | 0.392 | 40 | 300 |
| 4×2.5 | 49/0.25 | 22.5×8.2 | 285 | 7.98 | 8.21 | 50 | 400 |
| 4×4 | 56/0.30 | 26.2×9.1 | 395 | 4.95 | 5.09 | ||
| 4×6 | 84/0.30 | 29.2×9.9 | 505 | 3.30 | 3.39 | ||
| 4×10 | 84/0.40 | 36.5×12.0 | 835 | 1.91 | 1.95 | ||
| 4×25 | 196/0.40 | 51.1×15.8 | 1665 | 0.780 | 0.795 | ||
| 4×35 | 276/0.40 | 57.0×17.6 | 2170 | 0.554 | 0.565 | 40 | 300 |
| 7×2.5 | 49/0.25 | 37.2×8.2 | 490 | 7.98 | 8.21 | 50 | 300 |
| 8×1.5 | 30/0.25 | 33.4×7.0 | 380 | 13.3 | 13.7 | ||
| 8×2.5 | 49/0.25 | 41.6×8.2 | 555 | 7.98 | 8.21 | ||
| 10×1.5 | 30/0.25 | 40.3×7.0 | 465 | 13.3 | 13.7 | 50 | 400 |
| 10×2.5 | 49/0.25 | 50.4×8.2 | 680 | 7.98 | 8.21 | ||
| 12×1.5 | 30/0.25 | 48.3×7.0 | 565 | 13.3 | 13.7 | ||
| 12×2.5 | 49/0.25 | 60.5×8.2 | 820 | 7.98 | 8.21 | ||
