产品名称：MHY32钢丝铠装通信电缆
产品型号：MHYV（PUYV）
产品报价：
产品特点：主要配套用于煤矿综合监控系统;配套煤井综合自动化系统;安全生产监控及调度信息管理系统;造煤厂集控调度系统;井下通信系统等.
MHYV（PUYV）MHY32钢丝铠装通信电缆的详细资料：
MHY32钢丝铠装通信电缆
使用场合：主要配套用于煤矿综合监控系统;配套煤井综合自动化系统;安全生产监控及调度信息管理系统;造煤厂集控调度系统;井下通信系统等.
类 别：矿用通信电缆系列
型 号：MHY32
煤矿用电缆型号规格及使用范围：
| 型 号 | 名 称 | 使 用 范 围 |
| MHYV(PUYV) | 煤矿用聚乙烯绝缘聚氯乙烯护套通信电缆 | 用于井下平巷、斜巷及机电硐室作普通信号传输 |
| MHYVR(PUYVR) | 煤矿用聚乙烯绝缘聚氯乙烯护套通信电缆 | 用于井下平巷、斜巷及机电硐室作普通信号传输 |
| MHYVP(PUYVP) | 煤矿用聚乙烯绝缘铜丝编织屏蔽聚氯乙烯护套通信电缆 | 用于井下干扰较大的场合作信号传输 |
| MHYVRP(PUYVRP) | 煤矿用聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽通信软电缆 | 用于井下干扰较大的场合作信号传输 |
| MHYBV(PUYV31) | 煤矿用聚乙烯绝缘镀锌钢丝编织铠装聚氯乙烯护套通信电缆 | 用于井下平巷或斜巷作主信号传输能承受一定的机械冲击力 |
| MHY32 (PUYV39、39-1) | 煤矿用聚乙烯绝缘聚氯乙烯护套钢丝铠装通信电缆 | 用于竖井或斜井作主信号传输能承受较大的拉力 |
使用特性
| 电缆长期允许工作温度 | 70℃ |
| 电缆敷设温度 | ≥0℃ |
| +25℃时环境相对湿度 | ≤95% |
| 电缆的传输频率 | ≤30KHz |
| 电缆的最小弯曲半径 | MHYVR及MHYVRP型电缆为电缆外径的10倍，其它型号为外径的15倍 |

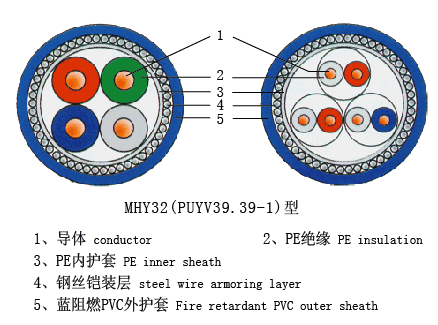

电缆结构示意图
IIIustration of cable structure
电缆规格 Specifications
| 型 号 Model | 标准截面 | ||||||||||||
| 0.5 | 0.75 | 0.8 1.0 | 1.5 | 0.5 | 0.75 | 0.8 | 1.0 | 1.5 0.5 | 0.75 | 0.8 | 1.0 | 1.5 | |
| - | 芯 数 | 对 数 | 导体结构 | ||||||||||
| MHYV | 2-7 | 2-10 | 1/0.8 7/0.30 | 1/0.97 7/0.37 | - | 1/1.13 7/0.43 | 1/1.38 7/0.52 | ||||||
| MHYVR | 2-7 | 2-10 | - | 42/0.15 | - | 32/0.20 | 48/0.20 | ||||||
| MHYVP | 2-7 | 2-10 | 1/0.8 7/0.30 | 1/0.97 7/0.37 | - | 1/1.13 7/0.43 | 1/1.38 7/0.52 | ||||||
| MHYVRP | 2-7 | 2-10 | - | 42/0.15 | - | 32/0.20 | 48/0.20 | ||||||
| MHYBV | 2-7 | 2-10 | - | 1/0.97 7/0.37 42/0.15 | 1/1.0 | 1/1.13 7/0.43 32/0.20 | 1/1.38 7/0.52 48/0.20 | ||||||
| MHY32 | - | 3-7 | 2-19 | - | 1/0.97 7/0.37 | - | 1/1.13 7/0.43 | 1/1.38 7/0 | |||||
