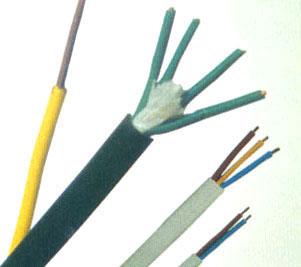

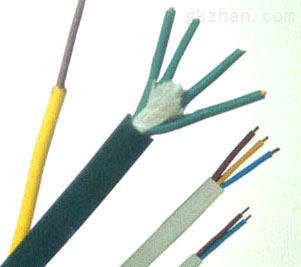

简要说明:氟塑料耐高温控制电缆
详细介绍:

　　一：产品特点及用途：本产品适用于交流额定电压450/750V及以下电器仪表的连接线和自动控制系统的传输线，具有耐油、防水、耐磨、耐酸碱及各种腐蚀性气体、耐老化、不燃烧等优异性能，适合冶金、电力、石化等行业。

　　二：产品执行标准 Q/HHTZH004.1 阻燃耐火特性试验执行GB12666-90标准 三：使用特性 1. 交流额定电压：U0/U 450/750KV 2. 最高工作温度：聚全氟乙丙烯（F46）绝缘不超过200℃ 可溶性聚四氟乙烯（PFA）绝缘不超过260℃ 3. ******环境温度：聚氯乙烯护套：固定敷设-40℃，非固定敷设-15℃ 氟塑料及硅橡胶护套：固定敷设-60℃，非固定敷设-20℃ 4. 电缆安装敷设温度应不低于0℃（氟塑料、硅橡胶和丁晴护套电缆不低于-25℃）。 5. 电缆允许弯曲半径：非铠装电缆最小为电缆外径的6倍 铜带屏蔽或钢带铠装电缆最小为电缆外径的12倍 氟塑料绝缘和护套电缆最小为电缆外径的8倍

　　四：基本型号及名称

　　（ZR192-）KFF 氟46（进口PFA）绝缘和护套控制电缆 （ZR192-）KFFP 氟46（进口PFA）绝缘和护套铜丝编织屏蔽控制电缆 （ZR192-）KFFR 氟46（进口PFA）绝缘和护套控制软电缆 （ZR192-）KFF22 氟46（进口PFA）绝缘和护套钢带铠装控制电缆 （ZR192-）KFFRP 氟46（进口PFA）绝缘和护套铜丝编织屏蔽控制软电缆 （ZR192-）KFFP1 氟46（进口PFA）绝缘和护套镀锡铜编织屏蔽控制软电缆 （ZR192-）KFFP2 氟46（进口PFA）绝缘和护套铜带绕包屏蔽控制电缆 （ZR192-）KFFRP2 氟46（进口PFA）绝缘和护套铜带绕包屏蔽控制软电缆 （ZR192-）KFV 氟46（进口PFA）绝缘聚氯乙烯护套控制电缆 （ZR192-）KFVR 氟46（进口PFA）绝缘聚氯乙烯护套控制软电缆 （ZR192-）KFVP 氟46（进口PFA）绝缘铜丝编织屏蔽聚氯乙烯护套控制电缆 （ZR192-）KFVRP 氟46（进口PFA）绝缘铜丝编织屏蔽聚氯乙烯护套控制软电缆 （ZR192-）KFVP2 氟46（进口PFA）绝缘铜带绕包屏蔽聚氯乙烯护套控制电缆 （ZR192-）KFV22 氟46（进口PFA）绝缘聚氯乙烯外护套钢带铠装控制电缆 （ZR192-）KFRV22 氟46（进口PFA）绝缘聚氯乙烯外护套钢带铠装控制软电缆 （ZR192-）KFVP2-22 氟46（进口PFA）绝缘铜带绕包屏蔽钢带铠装聚氯乙烯护套控制电缆 （ZR192-）KFGR（YGC-KF46R） 氟46（进口PFA）绝缘硅橡胶护套控制软电缆 （ZR192-）KFGPR（YGC-KF46RP） 氟46（进口PFA）绝缘硅橡胶护套铜丝编织屏蔽控制软电缆

　　备注：采用进口PFA材料型号前加ZR192，需要阻燃护套型号前加ZR，导体线芯中铜丝可以采用镀锡。

　　五：代号名称和含义 表2

　　项目 代号 说明 阻燃特性 ZR 分A、B、C级阻燃 系列代号 K 控制电缆 绝缘材料 F 聚全氟乙丙烯（F46）最高工作温度200℃ 可溶性聚四氟乙烯（PFA）最高为260℃（型号前加ZR192） 护套材料 F 聚全氟乙丙烯（F46）最高工作温度200℃ 可溶性聚四氟乙烯（PFA）最高为260℃（型号前加ZR192） V 聚氯乙烯 G 硅橡胶 屏蔽材料 P 铜丝编织屏蔽 P1 镀锡铜丝屏蔽 P2 铜带绕包屏蔽 P3 铝塑绕包屏蔽 铠装材料 22 钢带铠装聚氯乙烯护套 23 钢带铠装聚乙烯护套 32 钢丝铠装聚氯乙烯护套 33 钢丝铠装聚乙烯护套 导体结构 A 单股导体 B 7股绞合导体 R 多股绞合导体

　　六：主要技术指标 1. 成品电缆导体直流电阻（符合GB3956规定）参照附录A表3 2.20℃时绝缘电阻不小于500MΩ/KM 3.成品电缆经受交流50HZ3.0KV/5min电压试验不击穿。
       七：基本电缆规格及结构参数
