电焊机用橡套电缆

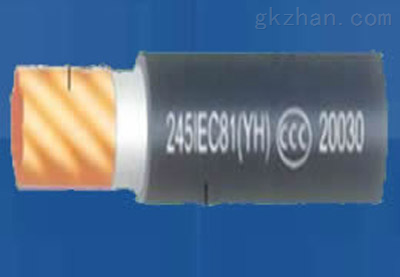

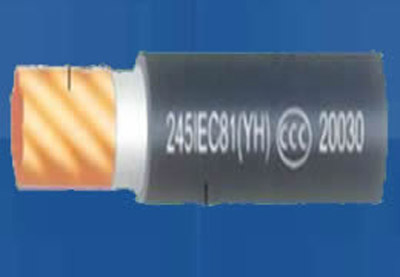

产品名称:YHF电焊机电缆(焊把线)

发布日期:2016-07-27  浏览次数:0

联系人:李经理

手机:18955092087 / 13866946849

电话:0550-7621728

传真:0550-7622196

产品名称:YHF电焊机电缆(焊把线)

产品型号:YHF

产品报价:

产品特点:YH型电焊机电缆适用于二次侧对地电压交流200V和脉动直流峰值400V电焊机用二次侧接线及连接电焊钳用。

YHFYHF电焊机电缆(焊把线)的详细资料:

电焊机电缆(焊把线)

产品详细介绍

产品详细介绍:↓

产品标准:GB5013.6-1997 Q/12YJ3153-2000
产品用途:YH型电焊机电缆适用于二次侧对地电压交流200V和脉动直流峰值400V电焊机用二次侧接线及连接电焊钳用。
使用特性:
    2451EC81(YH)、2451EC82(YHF)型电缆导体的长期允许工作温度应不超过65℃。
    YH 85℃型电缆导体的长期允许工作温度不超过85℃。
    YHF型具有一定的耐油及不延燃等特性。
    EH电缆导体的长期允许工作温度不超过70℃,有较好的耐磨性,还具有一定的耐油性。
    概述:电焊机电缆是适用于电焊机二次侧接线及连接电焊钳的专用电缆,额定电压交流不超过200V和脉动直流峰值400V。结构为单线芯,采用多股软导线复绞制成。导电线芯外面采用耐热聚酯  薄膜绝缘带绕包,最外层用橡皮制成的绝缘兼护套做为保护层。
使用要求:
    (1)电焊机电缆是在低电压(最高电压为200V)大电流的条件下工作,要求具有一定的耐热性。
    (2)电缆长期允许工作温度不应超过65℃。
    (3)电缆频繁地移动,扭绕和施放,要求柔软,弯曲性能好。
    (4)在施放中易受到尖锐钢铁构件的刮、擦,故要求电缆绝缘抗撕、耐磨等机械性能良好。
    (5)使用环境条件复杂,如日晒、水沸、接触泥水、机油、酸碱液体等,要求有一定的耐气候性和耐油、耐溶剂性。
    (6)有时会碰到热焊件,要求耐热变形性好。
    (7)经常移动,要求外径小,重量轻。
    由于对此种电缆电性能要求不高,且使用环境条件复杂,在结构上要求满足各种复杂的环境因素是不适宜的。使用时注意改善使用条件,防止外来破坏。
产品参数:
电焊机电缆型号:

型号名称
245IEC81(YH)橡套电焊机电缆
245IEC82(YHF)氯丁或其它相当的合成弹性体橡套电焊机电缆
YH85℃85℃级电焊机电缆
EH聚氯乙烯弹性体护套电焊机电缆(橘红色和蓝色)
YH天然胶护套电焊机电缆
YHF氯丁或其它相当的合成胶弹性体护套电焊机电缆

电焊机电缆规格:

导体标
称载面
mm2
导电线芯根数单线标称直径mm单层或组合护套的总厚度标称值mm组合护套的外护套厚度标称值mm平均外径20℃时导体电阻
Ω/km不大于
限mm上限mm不镀锡镀锡
10322/0.201.81.27.59.71.911.95
16513/0.202.01.39.211.51.161.19
25798/0.202.01.310.513.00.7580.780
351121/0.202.01.311.514.50.5360.552
501596/0.202.21.513.517.00.3790.390
702214/0.202.41.615.019.50.2680.276
952997/0.202.61.717.022.00.1980.204
1201702/0.302.81.819.024.00.1610.164
1502135/0.303.01.921.027.00.1290.132
1851443/0.403.22.022.029.00.1060.108

电焊机电缆检验项目和方法:

序号试验项目试验方法
1结构和尺寸检查-
1.1导体结构GB4909.2
1.2护套厚度GB2951.3
1.3电缆外径GB2951.4
1.4f值GB2951.4
2导体电阻试验GB3048.4
3电压试验-
3.1火花击穿试验GB3048.9
3.2成品电缆浸水电压试验GB3048.8
4护套物理机械性能试验GB2951.6,7
5静态曲挠试验GB5013.3第10.2条
