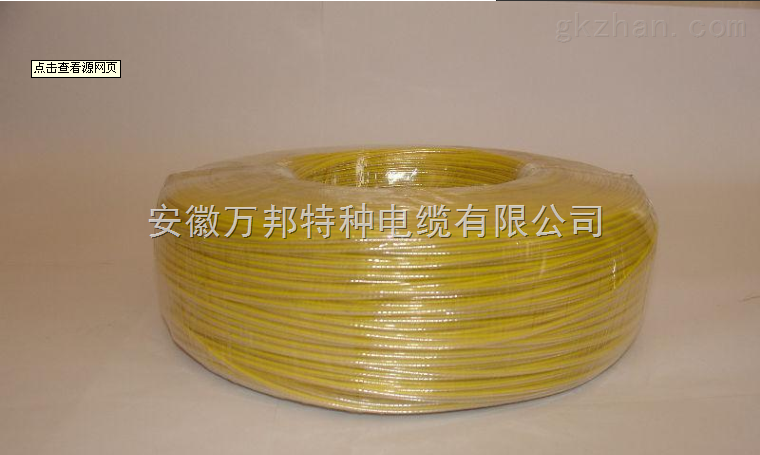

产品名称:AF-150

发布日期:2016-07-27  浏览次数:0

联系人:李经理

手机:18955092087 / 13866946849

电话:0550-7621728

传真:0550-7622196

产品名称:AF-150

产品型号:

产品报价:

产品特点:使用条件
  使用温度:AF-200? AFP-200型工作温度为-55℃— 200℃
  AF-150? AFP-150型工作温度为-55℃— 150℃

AF-150的详细资料:

四.结构示意图




AF-200(150)     AFP-200(150)
(FF4-2)(-1)     (FF4-2)(1)
1、镀银或镀锡铜线芯
2、氟46绝缘
3、镀银或镀锡铜线编织



五.结构数据见表



六.主要技术性能

1、额定电压(交流50Hz)……500V

2、试验电压(工频火花)……3400V

3、绝缘电阻(20℃时)……不小于103MΩ.km



七、成品电线交货长度不短于20m,允许长度不小于5m的短线段交货,数量不超过总长度20%。





标称截面
mm2

线芯结构
根数/直径mm

电线外径偏差mm

直流电阻Ω/km

AF 型

AFP 型

镀银

镀锡

0.2

7/0.20

1.20 ± 0.12

1.70 ± 0.12

81.8

86.8

0.3

19/0.14

1.40 ± 0.12

1.90 ± 0.12

53.6

56.8

0.5

19/0.18

1.50 ± 0.12

2.00 ± 0.12

37.2

39.5

0.75

19/0.23

1.80 ± 0.12

2.30 ± 0.18

22.8

24.2

1.0

19/0.26

2.00 ± 0.12

2.5 ± 0.180

17.8

18.9

1.20

19/0.28

2.30 ± 0.18

3.05 ± 0.25

15.4

16.3

1.50

19/0.32

2.50 ± 0.18

3.25 ± 0.25

11.8

12.5

2.0

19/0.37

2.70 ± 0.18

3.45 ± 0.25

8.82

9.36

2.5

37/0.30

3.20 ± 0.25

3.45 ± 0.25

6.90

7.32

2.5

( 49/0.26 )

( 3.40 ± 0.25 )

( 4.15 ± 0.30 )

( 6.92 )

( 7.33 )

3.0

37/0.32

3.30 ± 0.25

4.05 ± 0.30

6.04

6.31

3.0

( 49/0.28 )

( 3.60 ± 0.25 )

( 4.35 ± 0.30 )

( 5.98 )

( 6.35 )

4.0

37/0.37

3.70 ± 0.25

4.45 ± 0.30

4.52

4.80







标称截面
mm2

线芯结构
根数/直径mm

电线外径偏差 mm

直流电阻Ω/km

AF型

AFP型

镀银

镀锡

4.0

( 49/0.32 )

( 4.00 ± 0.25 )

( 4.75 ± 0.30 )

( 4.75 )

( 4.48 )

5.0

37/0.41

4.00 ± 0.25

4.75 ± 0.30

3.68

3.91

5.0

( 49/0.37 )

( 4.50 ± 0.30 )

( 5.25 ± 0.30 )

( 3.4 )

( 3.62 )

6.0

37/0.45

4.30 ± 0.30

5.05 ± 0.35

3.06

3.25

6.0

( 49/0.39 )

( 4.70 ± 0.30 )

5.45 ± 0.35

( 3.07 )
