产品名称：YVFR电缆 YVF电缆 YVFRP电缆
产品型号：
产品报价：
产品特点：丁晴软电缆、丁晴电缆具有耐寒、柔软、耐磨、防油等特性，适用于交流额定电压0.6/1KV及以下具有耐寒、防油等特殊要求的移动电器用连接电缆，目前本产品已广泛应用于冶金、电力、船舶、汽车制造等行业
YVFR电缆 YVF电缆 YVFRP电缆的详细资料：
一、概述：
丁晴软电缆、丁晴电缆具有耐寒、柔软、耐磨、防油等特性，适用于交流额定电压0.6/1KV及以下具有耐寒、防油等特殊要求的移动电器用连接电缆，目前本产品已广泛应用于冶金、电力、船舶、汽车制造等行业。
适用于交流额定电压0.6/1kV及以下要求频繁移动及耐油场合作动力装置或移动照明的电力传输。
二：丁晴软电缆执行标准：
本产品按Q/LB2003-16设计制造。
Q/HHTZH007.1
阻燃性能试验执行GB12666-90规定
三、型号规格：
YVF YVFRP YVFR
型 号 | 产品名称 | |
YVFR | 丁晴绝缘和护套电力软电缆 | |
YVFRP | 丁晴绝缘和护套铜丝编织屏蔽电力软电缆 | |
| 备注：阻燃型电缆型号加ZR，导体线芯中铜丝可以采用镀锡 | ||

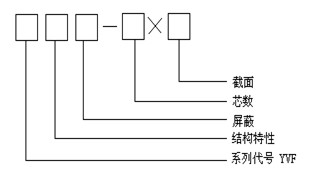

| 代号和含义 | ||
代号 | 代号含义 | |
Y | 移动系列 | |
VF | 丁晴绝缘和护套 | |
P | 铜编织屏蔽 | |
R | 多股绞合体 | |
四、丁晴软电缆电缆结构图：
五、丁晴软电缆使用特性：
1.交流额定电压：U0/U 0.6/1KV
2.最高工作温度： 105℃
3.******环境温度：固定敷设-40℃
4.电缆安装敷设温度应不低于-25℃。
5.电缆允许弯曲半径：电缆最小为电缆外径的12倍
| 项 目 | 性 能 |
| 额定电压Uo/U | 0.6/1kV |
| 长期允许工作温度 | 最高70℃，******－40℃ |
| 绝缘性能 | 70℃时绝缘电阻常数ki不小于0.0367MΩ |
| 耐腐性能 | 具有优异的耐油和耐腐蚀性，电缆在121℃时浸泡在20#机油中24小时，绝缘和护套的断裂伸长率 |
| 导体电阻 | 符合GB3956 |
| 耐压性能 | 经受5min的3.5kV工频电压试验 |
| 其他特点 | 具有良好的柔软性、耐老化性 |
六、丁晴软电缆技术指标：
1．成品电缆导体(R类)直流电阻(符合GB3956规定)参照附录A表2。
2．20℃时绝缘电阻不小于50MΩ/KM。
3．成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。
七、基本电缆规格及结构参数：
线芯＊标称截面(mm2) | 导体结构 (根数＊直径) (B/R) mm | 电缆******外径(mm) | 参考重量(kg/km) | ||
YVFR | YVFRP | YVFR | YVFRP | ||
1＊2.5 | 51＊0.25 | 4.0 | - | 72 | - |
1＊4 | 82＊0.25 | 6.0 | - | 95 | - |
1＊6 | 123＊0.25 | 7.0 | - | 130 | - |
1＊10 | 204＊0.25 | 9.5 | - | 190 | - |
1＊16 | 323＊0.25 | 11.0 | - | 255 | - |
1＊25 | 513＊0.25 | 12.0 | - | 365 | - |
1＊35 | 722＊0.25 | 13.5 | - | 475 | - |
1＊50 | 1026＊0.25 | 15.0 | - | 670 | - |
1＊70 | 1406＊0.25 | 17.0 | - | 830 | - |
1＊95 | 486＊0.50 | 19.0 | - | 1200 | - |
1＊120 | 608＊0.50 | 21.0 | - | 1360 | - |
1＊150 | 760＊0.50 | 23.0 | - | 1654 | - |
1＊185 | 945＊0.50 | 26.0 | - | 2050 | - |
2＊2.5 | 51＊0.25 | 10.5 | 11.5 | 159 | 205 |
2＊4 | 82＊0.25 | 12.5 | 13.5 | 230 | 290 |
2＊6 | 123＊0.25 | 14.0 | 15.2 | 276 | 336 |
2＊10 | 204＊0.25 | 18.0 | 19.2 | 413 | 475 |
2＊16 | 323＊0.25 | 22.0 | 23.5 | 567 | 670 |
2＊25 | 513＊0.25 | 24.5 | 25.5 | 833 | 933 |
2＊35 | 722＊0.25 | 29.0 | 30.2 | 1088 | 1288 |
2＊50 | 1026＊0.25 | 33.0 | 35.0 | 1297 | 1590 |
2＊70 | 1406＊0.25 | 38.0 | 39.0 | 1675 | 1900 |
2＊95 | 486＊0.50 | 41.0 | 43.0 | 2205 | 2500 |
2＊120 | 608＊0.50 | 48.0 | 50.0 | 2660 | 3000 |
2＊150 | 760＊0.50 | 52.0 | 54.0 | 3350 | 3750 |
2＊185 | 945＊0.50 | 57.0 | 59.0 | 4400 | 4820 |
3＊2.5 | 51＊0.25 | 12.0 | 13.0 | 210 | 270 |
3＊4 | 82＊0.25 | 13.0 | 14.0 | 295 | 365 |
3＊6 | 123＊0.25 | 14.8 | 15.8 | 375 | 455 |
3＊10 | 204＊0.25 | 19.0 | 20.0 | 559 | 639 |
3＊16 | 323＊0.25 | 22.0 | 23.0 | 770 | 870 |
3＊25 | 513＊0.25 | 26.0 | 27.0 | 1239 | 1349 |
3＊35 | 722＊0.25 | 33.0 | 34.1 | 1520 | 1640 |
3＊50 | 1026＊0.25 | 36.5 | 38.5 | 1970 | 2100 |
3＊70 | 1406＊0.25 | 40.5 | 42.5 | 2580 | 2790 |
3＊95 | 486＊0.50 | 48.5 | 50.5 | 3280 | 3500 |
3＊120 | 608＊0.50 | 53.0 | 55.0 | 4060 | 4380 |
3＊150 | 760＊0.50 | 58.0 | 60.0 | 5197 | 5597 |
3＊185 | 945＊0.50 | 63.0 | 65.0 | 6279 | 6700 |
3＊4+1＊2.5 | 82＊0.25 | 14.5 | 15.6 | 300 | 370 |
3＊6+1＊4 | 123＊0.25 | 16.0 | 17.2 | 400 | 490 |
3＊10+1＊6 | 204＊0.25 | 21.0 | 23.0 | 590 | 690 |
3＊16+1＊10 | 323＊0.25 | 25.0 | 26.0 | 850 | 950 |
3＊25+1＊16 | 513＊0.25 | 30.5 | 32.5 | 1255 | 1410 |
3＊35+1＊16 | 722＊0.25 | 33.5 | 35.6 | 1585 | 1790 |
3＊50+1＊25 | 1026＊0.25 | 40.2 | 42.2 | 2066 | 2280 |
3＊70+1＊35 | 1406＊0.25 | 47.2 | 49.5 | 2778 | 3080 |
3＊95+1＊50 | 486＊0.50 | 50.0 | 52.2 | 2836 | 3126 |
3＊120+1＊70 | 608＊0.50 | 53.0 | 55.5 | 4857 | 5207 |
3＊150+1＊70 | 760＊0.50 | 57.0 | 59.5 | 5700 | 6090 |
3＊185+1＊95 | 945＊0.50 | 66.0 | 69.0 | 7114 | 7514 |
4＊4 | 82＊0.25 | 14.0 | 15.0 | 325 | 400 |
4＊6 | 123＊0.25 | 17.5 | 18.5 | 421 | 500 |
4＊10 | 204＊0.25 | 22.0 | 23.0 | 635 | 720 |
4＊16 | 323＊0.25 | 24.0 | 25.0 | 898 | 1010 |
4＊25 | 513＊0.25 | 31.0 | 32.0 | 1342 | 1490 |
4＊35 | 722＊0.25 | 34.0 | 35.0 | 1765 | 1900 |
