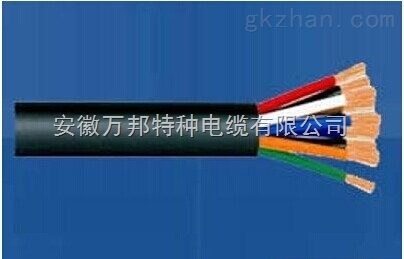

产品名称：YVFR
产品型号：
产品报价：
产品特点：YVFP耐寒、耐低温电缆具有耐寒、柔软、耐磨、防油等特性，适用于交流额定电压0.6/1KV及以下具有耐寒、防油等特殊要求的移动电器用连接电缆，目前本产品已广泛应用于冶金、电力、船舶、汽车制造等行业。
YVFR的详细资料：
YVFR耐寒、耐低温电缆产品执行标准
Q/HHTZH007.1
阻燃性能试验执行GB12666-90规定
YVFR耐寒、耐低温电缆使用特性
1． 交流额定电压：U0/U 0.6/1KV
最高工作温度： 105℃
******环境温度：固定敷设-40℃
2． 电缆安装敷设温度应不低于-25℃。
3． 电缆允许弯曲半径：电缆最小为电缆外径的12倍
YVFR耐寒、耐低温电缆基本型号及名称
表1
型号 | 产品名称 |
YVFR | 丁 ? 绝缘和护套电力软电缆 |
YVFRP | 丁 ? 绝缘和护套铜编织屏蔽电力软电缆 |
备注：阻燃电缆型号前加ZR，导体线芯中铜丝可以采用镀锡。 | |
代号名称和含义
表2
代号 | 代号含义 |
YVF | 丁?电缆系列 |
P | 铜编织屏蔽 |
R | 多股绞合导体 |
YVFR耐寒、耐低温电缆主要技术指标
1．成品电缆导体（R类）直流电阻（符合GB3956规定）参照附录A表2。
2．20℃时绝缘电阻不小于50MΩ/KM。
3．成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。
YVFR耐寒、耐低温电缆规格及结构参数
线芯*标称截面（mm2） | 导体结构 （根数*直径） （B/R） mm | 电缆******外径（mm） | 参考重量（kg/km） | ||
YVFR | YVFRP | YVFR | YVFRP | ||
1*2.5 | 51*0.25 | 4.0 | - | 72 | - |
1*4 | 82*0.25 | 6.0 | - | 95 | - |
1*6 | 123*0.25 | 7.0 | - | 130 | - |
1*10 | 204*0.25 | 9.5 | - | 190 | - |
1*16 | 323*0.25 | 11.0 | - | 255 | - |
1*25 | 513*0.25 | 12.0 | - | 365 | - |
1*35 | 722*0.25 | 13.5 | - | 475 | - |
1*50 | 1026*0.25 | 15.0 | - | 670 | - |
1*70 | 1406*0.25 | 17.0 | - | 830 | - |
1*95 | 486*0.50 | 19.0 | - | 1200 | - |
1*120 | 608*0.50 | 21.0 | - | 1360 | - |
1*150 | 760*0.50 | 23.0 | - | 1654 | - |
1*185 | 945*0.50 | 26.0 | - | 2050 | - |
2*2.5 | 51*0.25 | 10.5 | 11.5 | 159 | 205 |
2*4 | 82*0.25 | 12.5 | 13.5 | 230 | 290 |
2*6 | 123*0.25 | 14.0 | 15.2 | 276 | 336 |
2*10 | 204*0.25 | 18.0 | 19.2 | 413 | 475 |
2*16 | 323*0.25 | 22.0 | 23.5 | 567 | 670 |
2*25 | 513*0.25 | 24.5 | 25.5 | 833 | 933 |
2*35 | 722*0.25 | 29.0 | 30.2 | 1088 | 1288 |
2*50 | 1026*0.25 | 33.0 | 35.0 | 1297 | 1590 |
2*70 | 1406*0.25 | 38.0 | 39.0 | 1675 | 1900 |
2*95 | 486*0.50 | 41.0 | 43.0 | 2205 | 2500 |
2*120 | 608*0.50 | 48.0 | 50.0 | 2660 | 3000 |
2*150 | 760*0.50 | 52.0 | 54.0 | 3350 | 3750 |
2*185 | 945*0.50 | 57.0 | 59.0 | 4400 | 4820 |
3*2.5 | 51*0.25 | 12.0 | 13.0 | 210 | 270 |
3*4 | 82*0.25 | 13.0 | 14.0 | 295 | 365 |
3*6 | 123*0.25 | 14.8 | 15.8 | 375 | 455 |
3*10 | 204*0.25 | 19.0 | 20.0 | 559 | 639 |
3*16 | 323*0.25 | 22.0 | 23.0 | 770 | 870 |
3*25 | 513*0.25 | 26.0 | 27.0 | 1239 | 1349 |
3*35 | 722*0.25 | 33.0 | 34.1 | 1520 | 1640 |
3*50 | 1026*0.25 | 36.5 | 38.5 | 1970 | 2100 |
3*70 | 1406*0.25 | 40.5 | 42.5 | 2580 | 2790 |
3*95 | 486*0.50 | 48.5 | 50.5 | 3280 | 3500 |
3*120 | 608*0.50 | 53.0 | 55.0 | 4060 | 4380 |
3*150 | 760*0.50 | 58.0 | 60.0 | 5197 | 5597 |
3*185 | 945*0.50 | 63.0 | 65.0 | 6279 | 6700 |
3*4+1*2.5 | 82*0.25 | 14.5 | 15.6 | 300 | 370 |
3*6+1*4 | 123*0.25 | 16.0 | 17.2 | 400 | 490 |
3*10+1*6 | 204*0.25 | 21.0 | 23.0 | 590 | 690 |
3*16+1*10 | 323*0.25 | 25.0 | 26.0 | 850 | 950 |
3*25+1*16 | 513*0.25 | 30.5 | 32.5 | 1255 | 1410 |
3*35+1*16 | 722*0.25 | 33.5 | 35.6 | 1585 | 1790 |
3*50+1*25 | 1026*0.25 | 40.2 | 42.2 | 2066 | 2280 |
3*70+1*35 | 1406*0.25 | 47.2 | 49.5 | 2778 | 3080 |
3*95+1*50 | 486*0.50 | 50.0 | 52.2 | 2836 | 3126 |
3*120+1*70 | 608*0.50 | 53.0 | 55.5 | 4857 | 5207 |
3*150+1*70 | 760*0.50 | 57.0 | 59.5 | 5700 | 6090 |
3*185+1*95 | 945*0.50 | 66.0 | 69.0 | 7114 | 7514 |
4*4 | 82*0.25 | 14.0 | 15.0 | 325 | 400 |
4*6 | 123*0.25 | 17.5 | 18.5 | 421 | 500 |
4*10 | 204*0.25 | 22.0 | 23.0 | 635 | 720 |
4*16 | 323*0.25 | 24.0 | 25.0 | 898 | 1010 |
4*25 | 513*0.25 | 31.0 | 32.0 | 1342 | 1490 |
4*35 | 722*0.25 | 34.0 | 35.0 | 1765 | 1900 |
